潔凈室所采用的圍護結構材料從最初經歷了鋼筋混泥土、木結構、鋼木混合結構、輕質隔斷幾個階段，現在各企業都開始大規模的使用彩鋼板。我們生產的金屬復合彩鋼板不僅滿足GMP要求，同時其獨特的結構也提高了安裝效率。
一、調整方鋁及龍骨安裝
之前，大部分潔凈廠房采用馬槽作為彩鋼板隔墻地龍骨。由于土建地面找平層的施工質量存在誤差，依據規范土建找平層允許偏差為：5/2000，但是實際誤差遠不止于此，有的廠房局部區域誤差能達到30mm。這對潔凈廠房隔斷的垂直度以及板與板之間的間隙控制有著極大的影響。而潔凈廠房墻板隔斷的垂直度直接影響凈化門的安裝及正常使用。凈化門與地面的留縫一般為15mm。如果凈化門傾斜度大于20mm，地面存在的高低差的的情況下，凈化門門扇的行程區域內勢必出現門扇擦地的現象。
對于吊頂與墻板的銜接，墻板隔斷的垂直度偏差將導致吊頂與墻板接縫不直同時縫隙過大，這樣會導致實際漏風量設計值正偏離過大，嚴重影響房間的壓差。滿足清潔及裝飾要求的飾面圓弧也將出現明顯的扭曲及不貼服現象。
隨著行業的成熟，新版藥品GMP指南的頒布，行業內專業人士對潔凈室行業存在的問題做了很多的研究。僅彩鋼板與地面連接方式上，凈化材料公司、工程單位研發了多種形式的鋁合金地龍骨型材。我們現階段采用的調整地龍骨不僅能滿足新版GMP的要求又能很好的控制好墻板的水平度、相鄰彩鋼板墻板的高低差、接縫寬度。
二、調整龍骨的具體施工方案
依照二次深化圖紙及現場放線的長度進行精確下料。大轉角安裝處調整龍骨縮短相應的安裝所需尺寸；使用φ25開孔器在調整方鋁的上平面開孔。調整方鋁第一個固定點孔洞距方鋁邊緣不大于100mm，第二個開孔距第一個孔洞不大于200mm，中間間距應滿足規范要求。將開孔完成的調整方鋁置于墻線的正中，同一墻體的調整方鋁必須保證同一直線。從調整方鋁已開孔處用電錘打孔。用M6膨脹螺栓將調整方鋁固定至地面上并使用套筒扳手緊固。完成上述工作之后，清除調整方鋁內部的施工垃圾及土灰。
依照二次深化圖紙及現場放線的長度進行精確下料。大轉角安裝處調整龍骨縮短相應的安裝所需尺寸；將調整龍骨安裝至調整方鋁上，激光調平之后用錨固件固定。調整龍骨鉚件間距及鉚件鉚固位置應符合相應的規范要求，門洞口兩側鉚件距門框邊在150mm與200mm之間。
直角結構的調整龍骨安裝方法：轉角處將調整方鋁和調整龍骨裁切45°后對接。

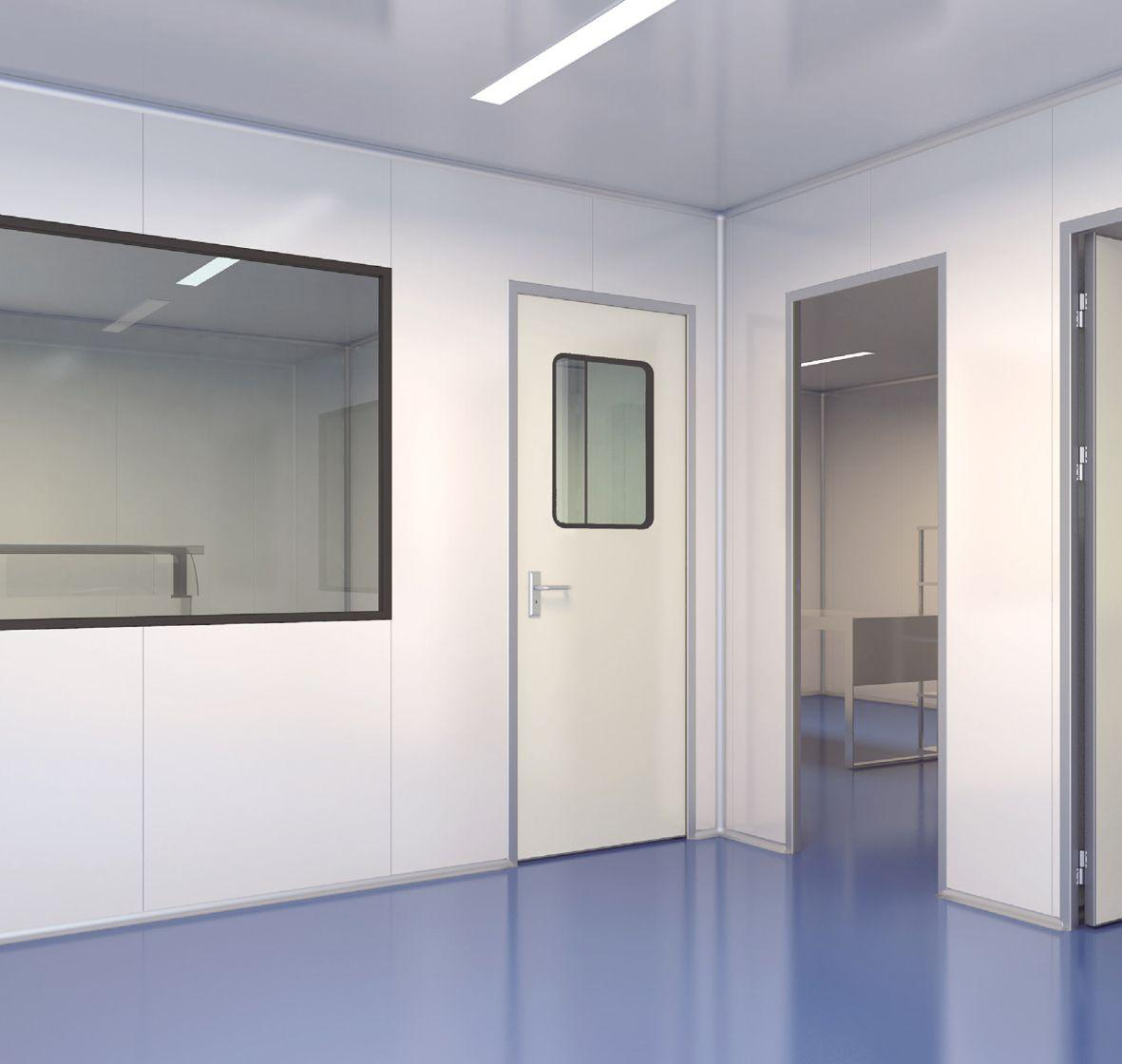

三、彩鋼板墻板
彩鋼板的加工技術日趨成熟，最初的潔凈室圍護結構墻體為鋼筋混凝土等結構，表面涂刷不發塵，光滑涂料，這樣的環境只能適合低級別的潔凈室，難以滿足高級別潔凈室要求。隨著行業的成熟，目前潔凈室圍護結構的材料及安裝已具備不發塵，不積塵和安裝快捷的特點。
在專業人士的不懈努力下，潔凈廠房的圍護結構板材引進了船舶用金屬復合夾芯板材，即鍍鋅板填充防火保溫材料。我們自主研發生產的手工夾芯彩鋼板規格多樣，性能優越，能滿足不同潔凈室要求。特別是我們生產的PVDP涂層彩鋼板能滿足更廣闊范圍的潔凈室消毒要求，例如VHP消毒等。
潔凈室彩鋼板安裝施工應在調整龍骨安裝完成并符合相應要求，現場清理完成后方可進行。
墻板安裝原則：安裝方向需從轉角或端頭開始，不推薦從中間開始安裝。
四、轉角及墻板安裝
把配套T型鋁固定至兩側墻板的弓型槽內，緊接著安裝轉角，轉角為整長鋁料，不可拼接。注意仔細調整轉角與墻板之間的板縫。轉角與地面之間的空隙用配套鋁合金底座填補（自主研發型材）。安裝第一塊彩鋼板的時候需注意在調整龍骨上將其固定，不可輕易移動。墻板安裝前清除弓型槽內的殘留膠。將墻板插入調整龍骨的凸起部位，墻板之間用配套鋁型材連接。墻板與頂板采用頂嵌條連接。用吸盤控制板縫，使其均勻地控制在3mm左右。在安裝完5片彩鋼板后，測量該墻體的垂直度及墻板總寬的累積誤差并做適當?shù)恼{(diào)整及固定。
彩鋼板墻板安裝中的注意事項：
彩鋼板墻板的安裝過程中所用到的配套鋁型材料連接件等，均為我司自行研發并開模的型材。配套型材能100%地契合我司生產的各種規格彩鋼板。
潔凈室彩鋼板安裝環境必須得到有效的控制?，F(xiàn)場避免土建等揚塵過大的施工作業。需與此部分作業有效隔離。人員、機具和材料等出入需采取管控措施。
調整龍骨的緊固程度是施工過程中需重視的一個基礎步驟。堅固的調整地龍骨能有效地保證彩鋼板墻板安裝的穩定性，也是后續門窗合格安裝的基礎。
彩鋼板墻板的安裝過程中墻板與頂板采用頂嵌條連接。頂嵌條固定至頂板上（過程中采用紅外線控制，使得頂嵌條與調整龍骨上下精確對應）。該步驟確保了墻板的垂直度，并且為后續潔凈門的安裝提供先決條件。
彩鋼板墻板的安裝過程中門頭板的尺寸下單需注意。根據現場實際的吊頂標高確定門頭板的尺寸。從而使得頂板與門頭板嚴絲合縫。
彩鋼板墻板的安裝過程中成品保護尤為關鍵。吊裝中過程中，吊帶兩側需加軟質材料加以保護；搬運過程中嚴禁發生拖拉摔碰等現象；墻板完成安裝隨即需采用保護板做防撞、防劃的保護。
